釬焊板式換熱器系列
BL-20釬焊板式換熱器
BL-20釬焊板式換熱器
| 產品簡介： ·BL-20型釬焊板式換熱器為一款專為空氣冷卻、余熱回收及小區供熱站而優化設計的釬焊板式換熱器，制冷容量為15～ 40KW 的范圍。 |
|

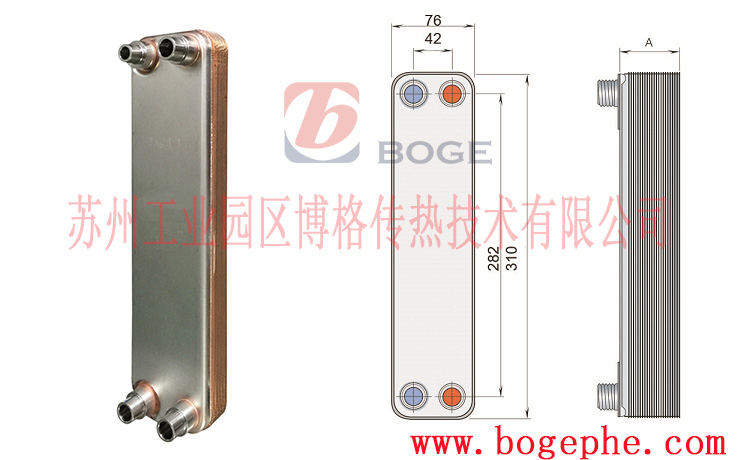

| 尺寸： ·板片包厚度A=9+n×2.3（mm） ·重量 W=1.0+n×0.08kg) n=板片數 |
| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL20 | 9+2.3N | 76 | 42 | 310 | 282 | 1.0+0.08N | 0.018(N-2) | 0.02(N-2) | 3 | 4.5 | -160---225 |
技術參數
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
30/45bar
|
|
試驗壓力
|
45/63bar
|
|
單通道容積
|
0.21L
|
|
水側最大流量
|
8m3/h
|
