釬焊板式換熱器系列
BL-120釬焊板式換熱器
BL-120釬焊板式換熱器
| 產品簡介 ·BL-120型釬焊板式換熱器覆蓋了制冷容量4～25W的范圍（2～10冷噸），可作為冷凝器和蒸發器使用，也可作為冷、過熱器使用，特別可作冷干機使用，具有非常緊湊結構，極小的滯凝量。 尺寸 ·板片包厚度A=9+2.4N ·重量 W=1.3+0.13×n(kg) n=板片數 標準接管 ·水側/冷媒水側 W210（G1"） R312（G1"1/4） ·制冷劑側H1063（3/4"） H2116（1"1/8） S313（1"3/8） |

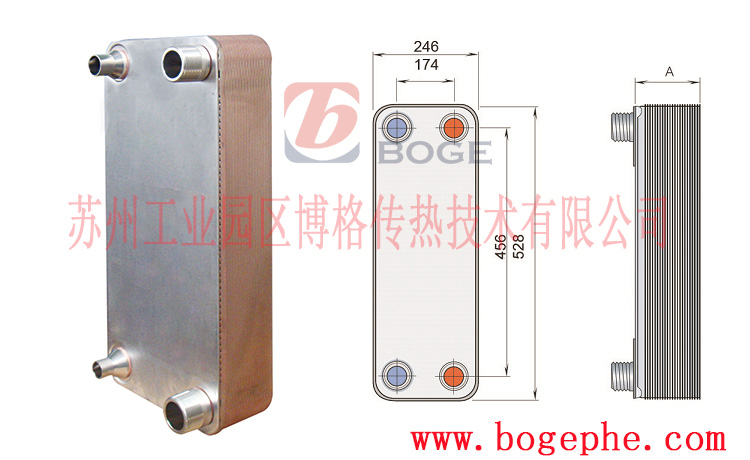

| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL120 | 10+2.36N | 246 | 174 | 528 | 456 | 7.2+0.52N | 0.196 (N-2) |
0.1135 (N-2) |
3 | 4.5 | -160--225 |
技術參數
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
30/45bar
|
|
試驗壓力
|
45/63bar
|
|
單通道容積
|
0.05L
|
|
水側最大流量
|
42m3/h
|
|
板片組合形式
|
D、H、X
|
