釬焊板式換熱器系列
BL-210釬焊板式換熱器
BL-210釬焊板式換熱器
| 產品簡介 ·BL-210型釬焊板式換熱器為一款專為中央空調、工業冷水機組、大型熱泵系統設計開發的釬焊板式換熱器，在錐壓縮機和雙壓縮機回路中使用R22制冷劑，其換熱量范圍在30 ～300KW 的范圍。 |
|||
| 尺寸 ·板片包厚度A=13+n×2.7（mm） ·重量 W=6.5+0.38×n(kg) n=板片數 |
|||
| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL210 | 13+2.7N | 248 | 157 | 496 | 405 | 16+0.71N | 0.080(N-2) | 0.1(N-2) | 3 | 4.5 | -160---225 |
技術參數
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
3.2/4.5MPa
|
|
單通道容積
|
0.094L
|
|
水側最大流量
|
42m3/h
|
|

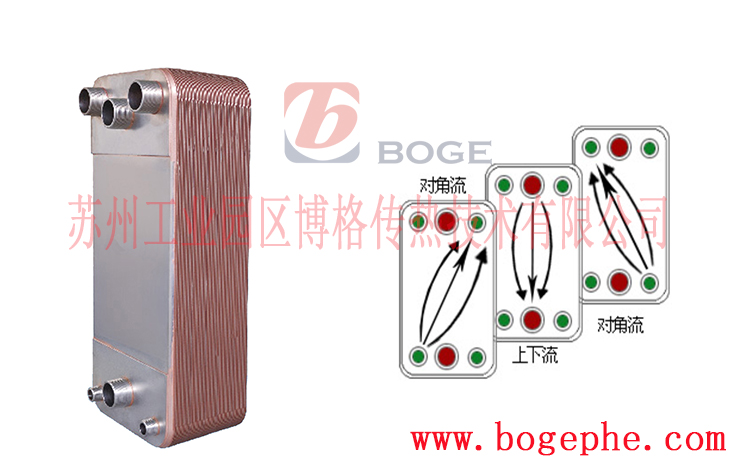

回路組合形式
|
雙回路
|
