BL-52釬焊板式換熱器
BL-52釬焊板式換熱器
| 產品簡介 BL-50型釬焊板式換熱器覆蓋了制冷容量5～70W的范圍（2～25冷噸），可作為冷凝器和蒸發器使用，也可作為冷、過熱器使用，特別適合與小型家用中央空調。按使用場所的不同，BL-50分為兩種型號BL-50C和BL-50D，BL-50C可做冷凝器使用，BL-50D可以作為蒸發器。 |
|

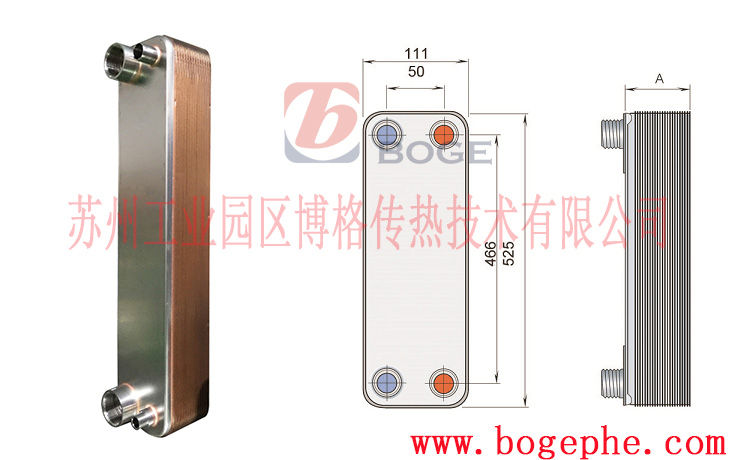

| 尺寸 ·板片包厚度A=9+2.4N ·重量 W=1.3+0.13×n(kg) n=板片數 |
| 標準接管 ·水側/冷媒水側 W210（G1"） R312（G1"1/4） ·制冷劑側H1063（3/4"） H2116（1"1/8） S313（1"3/8） |
| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL50C | 10+2.35N | 111 | 50 | 525 | 466 | 2.6+0.19N | 0.047(N-2) | 0.050(N-2) | 3 | 4.5 | -160--225 |
| BL50D | 10+2.35N | 111 | 50 | 525 | 466 | 2.6+0.21N | 0.047(N-2) | 0.050(N-2) | 3 | 4.5 | -160--225 |
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
30/45bar
|
|
試驗壓力
|
45/63bar
|
|
單通道容積
|
0.095L
|
|
水側最大流量
|
18m3/h
|
|
板片組合形式
|
D、H、X、DM、HM、XM
|
