釬焊板式換熱器系列
BL-95釬焊板式換熱器
BL-95釬焊板式換熱器
| 產品簡介 ·BL-95型釬焊板式換熱器為一款專為空調及制冷設備而優化的釬焊板式換熱器，覆蓋了制冷容量30 ～ 200KW 的范圍（15-60冷噸），可作為冷凝器和蒸發器使用，特別適合于兩相流工況。 |
|

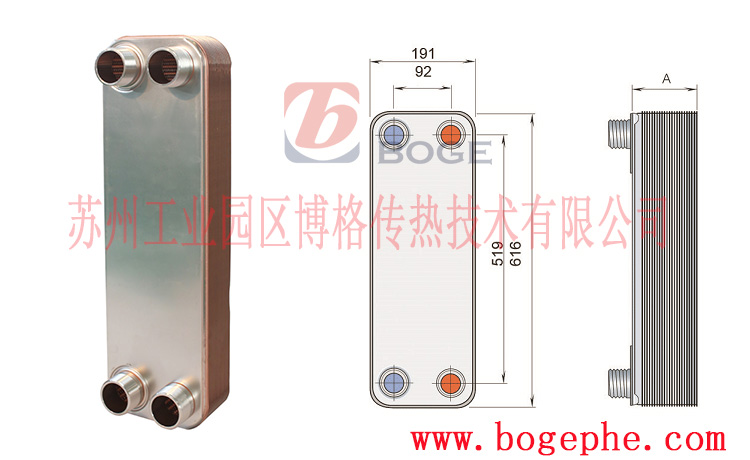

| 尺寸 ·板片包厚度A=12+n×2.4（mm） ·重量 W=7.8+n×0.44(kg) n=板片數 |
| 標準接管 ·水側/冷媒水側 W520（G2"） R520（R2"） ·制冷劑側H2116（1"1/8） H2135（1"3/8） H5211（2"1/8） |
| 型 號 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 重量 （kg） |
滯留液 (L) |
換熱面積 (M2) |
設計壓力 (Mpa) |
測試壓力 (Mpa) |
設計溫度 (°C) |
| BL95A | 11+2.35N | 191 | 92 | 616 | 519 | 7.8+0.36N | 0.105(N-2) | 0.095(n-2) | 3 | 4.5 | -160--225 |
| BL95B | 11+2.72N | 191 | 92 | 616 | 519 | 7.8+0.44N | 0.125(N-2) | 0.095(N-2) | 3 | 4.5 | -160--225 |
技術參數
|
最低工作溫度
|
-160℃
|
|
最高工作溫度
|
＋225℃
|
|
最低工作壓力
|
真空
|
|
最大工作壓力
|
30/45bar
|
|
試驗壓力
|
45/63bar
|
|
單通道容積
|
0.21L
|
|
水側最大流量
|
42m3/h
|
