板式換熱器 （Plate heat exchangers），板式換熱器是將一個流體的熱量不經過物理接觸傳到另一個流體的設備，換句話說就是無需混合不同流體就可以達到傳熱的目的。同傳統的列管式換熱器相比，板式換熱器利用高性能的傳熱板，具有更高的傳熱效率。
訂購方法
1.在線訂購
請聯系我們 QQ:48614841
2.電話訂購
撥打電話：0512-67298521 18020275881（微信同號）
3.郵件訂購
發送電子郵件到: bogephe@163.com
4.線下訂購
請聯系我們的銷售人員上門服務 電話：18020275881 7X24小時提供服務
板式換熱器概要
板式換熱器的一個固定框架和活動框架之間疊裝多個附有密封墊片的褶狀薄型傳熱板，并通過 夾緊螺栓將它們壓縮組裝而成。板式換熱器傳熱板片的波紋由大型壓機利用板式換熱器模具在不同的金屬薄板上壓制而成，其特殊的設計能夠增加傳熱板片強度，有效擴展傳熱面積，使板和板之間的流體產生湍流，迅速完成熱交換。同時湍流現象越強，越有利于抑制傳熱板的規模形成。傳熱板片按照 V 型紋樣上、下交替的形式組裝，且各個傳熱板片的交接處形成格狀，有利于液體流動通道的形成。為了提高傳熱效率，受熱流體的流動方向朝上，加熱流體朝下設計。板式換熱器密封墊片組裝在熱板邊緣以及孔徑周邊的縫隙內，這一結構不僅有助于構成 1、2 次側流體的流動通道，同時也起到了密封的作用。換熱板片之間的通道處于同外部及附近通道隔斷的狀態，不同的兩種流體由熱板隔開分離后形成逆流 。
板式換熱器傳熱板片板型
博格依據豐富的傳熱研究和實體項目的支持，開發出優良的板型系列和先進的流道設計。借助這種設計靈活性，博格板式換熱器能更好地適應各種工藝條件。我們的應用工程師會根據您提供的所有應用工況條件為您設計合理優化的方案。您會及時收到關于具有理想效率的換熱器的報價單，并且將可以獲得換熱性能保證以及涵蓋生命周期的售后服務。
■大角度板 HIGH -THETA PLATE
■小角度板 LOW -THETA PLATE
●高湍流 High turbulent flow
●低湍流 Low turbulent flow
●高傳熱系數 High heat transfer coefficient
●低傳熱系數 Low heat transfer coefficient
●小溫差 Perfect temperature approach
●大溫差 High temperature approach
●高阻力降 High pressure drop
●低阻力降 Low pressure drop
板式換熱器特點
(1) 傳熱效率高。
板式換熱器產生的湍流可以最大限度提升傳熱性能。憑借這種效率能高的，換熱器可以實現 1°C (2°F) 以內的對數溫差。此外，這些設備的 U 或 K 值也比殼管式換熱器高 3 到 6 倍。
(2)緊湊的設計 減少安裝面積。
與相同工況的殼管式換熱器相比，我們這種效率能高的博格板式換熱器可以節省大量空間并大幅度減小地面負荷。博格板式換熱器的空間占用量（含檢修和維護空間）僅相當于殼管式換熱器的空間占用量的 20% 到 50%。緊湊的結構使得狹窄空間可以得到充分利用，這一點對于生產擴張尤其重要。重量更輕，有助于降低運輸和吊裝成本。并且其成本也更低。
(3) 自清潔功能，低污染度。
在工作期間，設備內的流體流速及其產生的湍流可以不斷清除傳熱面上的沉積污物，從而減少結垢現象。湍流還提升了水對板片的反沖作用和在線清洗 (CIP) 程序的效力，從而可以降低換熱器的拆洗頻率。為了更便于清洗（不論是手工清洗還是在線清洗），板片可以采用經電解拋光的板片。設備可以在自身框架空間內打開，為此，只需松開拉桿螺栓，然后推開活動擋板。
(4) 熱損失小化。
板式換熱器的散熱面在側邊，面積很小，散熱量也很小，即使不使用保溫或者隔熱材料也可以防止熱量損失。
(5) 適用性 & 規格化，通過模塊化來實現靈活性。
在將一種液體或蒸汽的熱量傳遞給另一液體時，博格 板式換熱器具有高的傳熱效率。這種模塊化的換熱器可以通過不同的框架、板片和連接組合來獲得各種配置。通過使用不同類型并具有不同特性的板片，換熱器可以適應廣泛的應用要求。換熱器易于拆卸進行檢查和維護，甚至可以通過添加板片來實現擴展。所有的配件進行規格化管理，互換性很好。同時根據容量變化可自由刪減熱板的數量。熱板和墊片磨損時易于清潔或更換。

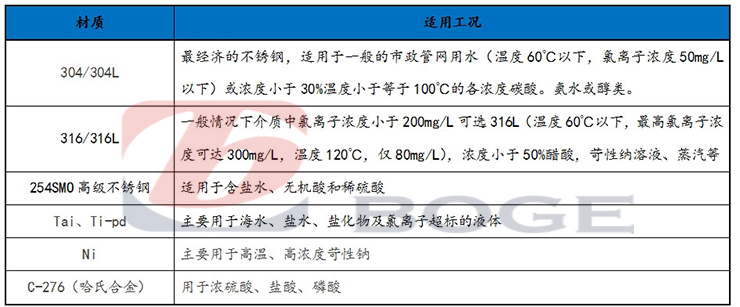

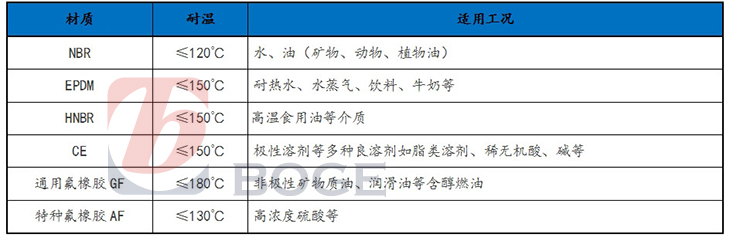

板片材質和密封墊適用流體

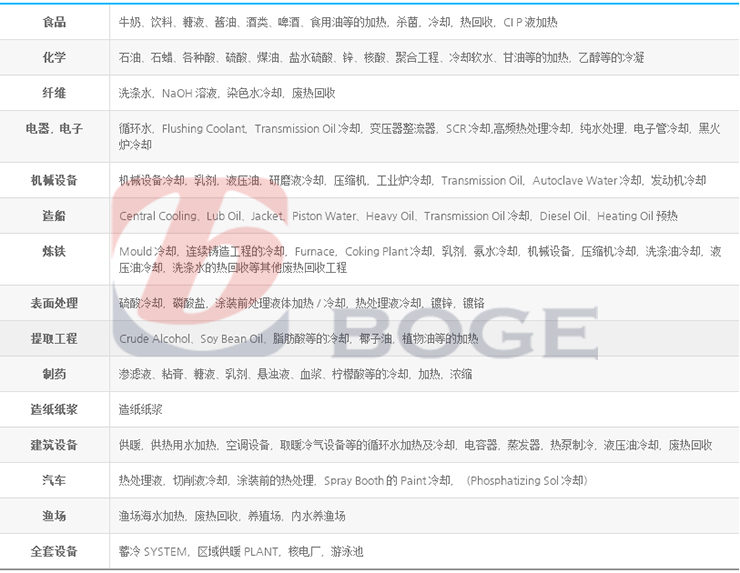

板式換熱器應用領域
